Этот корабельный навигационный радар прост в использовании и идеально подходит для яхт и рыбацких лодок.

1. Внедрение продукта корабельного навигационного радара

Судовой навигационный радар является одним из важнейших компонентов морского навигационного оборудования. Он передает электромагнитные волны фиксированной частоты и обнаруживает эхо-сигналы, а также объединяет данные, полученные от другого навигационного оборудования и датчиков, для обеспечения навигационной помощи и предотвращения столкновений, тем самым повышая безопасность навигации. Это «глаз» навигации корабля.

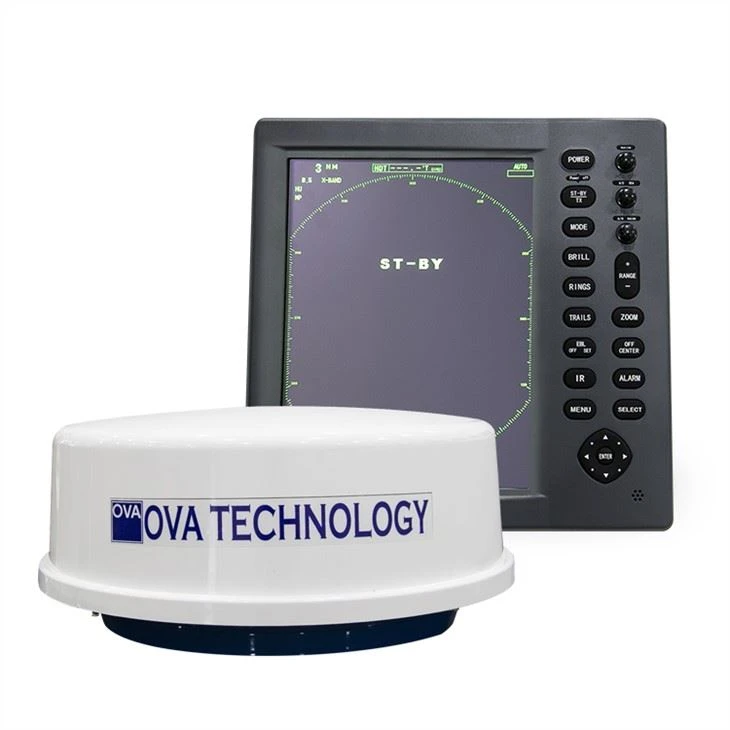

Корабельный навигационный радар с 10-дюймовой купольной антенной, дальность действия 36 морских миль.



Применение в навигации

• Позиционирование

• Навигация

• Избегайте столкновений



2. Спецификация корабельного навигационного радара



Антенна

а. Модель антенны: SYРСБ-1004

б. Длина антенны:58СМ

в. Ширина луча:Горизонтальный:4степени, Вертикальное: 25градусов.

д. Вращение:24 вращения/Минуты

Передатчик

а. Частота: 9410 МГц ±30 МГц (X-диапазон)

б. Выходная мощность:4КВт

в. Ширина импульса и частота повторения импульсов

Диапазон (нм/км)	Ширина импульса(нас)	Частота повторения импульсов(Hz)
0.125/0.25/0.5/0.75/1	0.08	2200
1.5	0.08	2200
	0.3	1200
2	0.3	1200
3	0.3	1200
	0.8	600
4/6/12/16/24/32/36/48/64	0.8	600

Получатель

а. Передняя часть микроволновой печи: MIC

б. Коэффициент шума:8БД

в. Средняя частота: 60МХz

д. Ширина полосы: ширина импульса {{0}}.08 мкс/0,3 мкс

Полоса пропускания---25МГц/5МГц

Интерфейс

а. Формат данных GPS: NMEA0183/IEC61162_1

б. Формат данных AIS: IEC61162_2

в. Формат данных заголовка: IEC61162_2

д. Формат данных журнала: IEC61162_1

е. Разделенный дисплей: порт VGA

Власть

а. Номинальное постоянное напряжение: 24 В постоянного тока

б. Диапазон напряжения: постоянный ток10.2V-40.0V

в. Рабочий ток всей машины: 2.6A(24Vокруг Колумбия)



3.Детали изготовления корабельной навигационной РЛС
